    АВИС ®
IST-3MP — технология интерактивной коррекции статических поправок с учётом неоднородностей ВЧР ® SeisWin — система контроля качества, разработанная для оперативного супервайзерского контроля полевых сейсмограмм и методики полевых работ в целом ® GDS-I — геофизическая цифровая система управления вибраторами ®

Система управления вибраторами состоит из универсальных устройств, каждое из которых способно работать двух режимах:

  • Encoder — связь между сейсмостанцией и вибраторами по радио;
  • Decoder — управление вибратором.

Режим работы ENCODER

Устройство работает совместно с сейсмостанцией и управляющей программой, установленной на Notebook (Notebook с ОС WINDOWS подключается по интерфейсу USB).

Основные функции в режиме Encoder:

  • Управление группами вибраторов.
  • Задание параметров свипа и различных режимов работы вибраторов.
  • Синхронизация с сейсмостанцией: стандартный интерфейс:
    • свип, старт, отметка момента;
    • Sercel: Open VibCtrlInterface;
    • ION (Input/Output): RTI интерфейс.
  • Приём, декодирование и обработка информации по контролю качества работы вибраторов: PSS, Radio Similarities и данных GPS.
  • Приём сигналов готовности, автоматический запуск сейсмостанции по сигналу готовности группы вибраторов сигналом REMOTE_START.
  • Передача дифференциальных GPS поправок вибраторам в режиме «Single Radio».
  • Режим Sequences позволяет реализовать методы Slip-Sweep и VARIPHASE.

Режим работы DECODER

Устройство управляет сейсмическим вибратором.

Основные функции в режиме Decoder:

  • Калибровка — автоматическая подстройка под параметры вибраторов различных производителей.
  • Прием информации по радио от Encoder-а: установка параметров, старт вибраторов.
  • Регулирование силы и фазы при генерации свипа.
  • Контроль качества работы вибраторов (сила, фаза, искажения) каждого возбуждения, передача этих данных по радио на сейсмостанцию.
  • Возможна запись основных сигналов вибратора на USB Flash Drive в формате SEG-2. Записи могут быть использованы для обработки по методу HFVS (патент ExxonMobil Corporation), а также для определения неисправностей датчиков и кабелей вибратора.
    Записываются сигналы:
    • REF, Acc_RM, Acc_BP;
    • датчиков массы и золотника, ток Torque Motor;
    • данные GPS.

Контроль качества работы вибраторов

  1. После каждого возбуждения все вибраторы передают на сейсмостанцию информацию о качестве работы PSS (Post Sweep Service). Эта информация включает в себя графические и табличные данные.
  2. Качество работы вибраторов можно проверить по радиоканалу. Проверяются отклонения фазы, величина усилия и возникающие искажения.

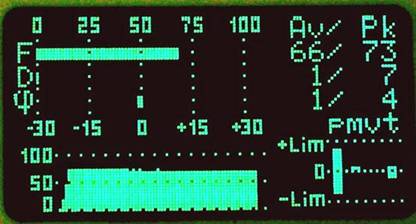

  3. В реальном времени на дисплее отображается информация о пиковых и средних значениях фазы, усилия и искажениях. Также в реальном времени отображается информация о достигнутых пределах по току электрогидравлического преобразователя (torque motor), по перемещению реактивной массы и золотника, а также по достижению пикового усилия.
Показана зависимость усилия по времени в процентах.
